純硬件架構:采用工業級FPGA架構,啟動速度快,沒有死機、藍屏、計算機病毒的困擾。平均故障時間MTBF>180,000小時,支持7X24小時連續工作,穩定性高,能適應各種監控機房的應用需求。
低功耗高性能: 輸入/輸出一體化板卡設計,高度集成化低功耗設計,整機功耗小于10W,采用12V DC低電壓供電,配用高品質電源適配器,極大提高了整機系統的可靠性。
超高分辨率:輸入最高支持分辨率9x1920x1080及以下分辨率
同步補償功能:精確的幀輸出控制,保障顯示上下同步,不會出現橫向裂屏
撥碼式設置:通過板載撥碼開關設置,實現不同屏幕排布方式的顯示,無論是橫屏還是豎
屏均可靈活配置;
強擴展性:支持多臺級聯使用,保障大屏實時顯示需求。

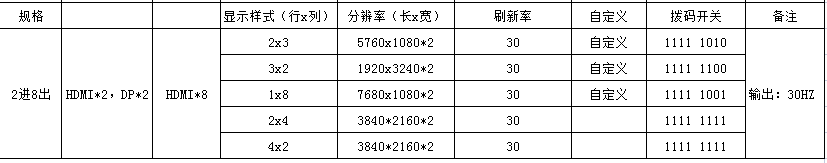

2進8出注意事項:
1、1x8,3x2兩種模式的兩個輸入所設分辨率不能拼接,2x3模式的兩個輸入拼接后顯不偏色,色彩空間只有RGB
2,調試說明:最好在2x2時去自定義分辨率,測試出來的分辨率都能正常顯示,在其他撥碼模式上自定義時,出來的分辨率可能會偏色;出現偏色和抖動有可能是HDMI轉接頭有問題,測試時有的轉接頭出來的圖像還有可能分辨率不對導致不能出圖。
